Tek noktadan gönderim
Program bir kez seçilir, hedef tezgâhların hepsine gider.
Programı bir kez gönder, tüm tezgâhlarda hazır olsun
Farklı markalarda CNC tezgâhlarına G-code programlarını tek noktadan dağıtan USB aygıtı ve yönetim yazılımı. Tezgâhlarda hiçbir değişiklik gerekmez.
- Sektör
- Otomotiv
- Süre
- 1 ay
- Tamamlanma
- 2024
- Teknoloji
- C#SQLiteXAMLWPF (.NET)Gömülü Linux
6
CNC tezgâhında test edildi
3+
Kontrol ünitesi markası
1
Merkezi gönderim noktası
Sorun: program bir bellekte, iş bir tezgâhta
CNC tezgâhlarına iş programı (G-code) genellikle USB bellekle taşınır: program mühendislikte hazırlanır, belleğe kopyalanır, tezgâha götürülür, tezgâha yüklenir. Aynı parça birden fazla tezgâhta işlenecekse bu adımlar her tezgâh için tekrarlanır.
Tezgâhların farklı markalarda kontrol ünitelerine sahip olması merkezi bir çözümü zorlaştırır; her üreticinin kendi ağ seçeneği farklıdır, bazı tezgâhlarda hiç yoktur. Ortak olan tek şey USB portudur.
- Programı tek noktadan, birden fazla tezgâha aynı anda göndermek
- Tezgâhta yazılım ya da ayar değişikliği yapmadan çalışmak
- Hangi tezgâhta hangi programın olduğunu merkezden görmek
- Kimin ne zaman hangi programı gönderdiğini kayıt altına almak
Nasıl çalışır
Tezgâh için yalnızca takılmış bir USB bellek
W-Stick, tezgâhın USB portuna takılır ve fabrika ağına bağlanır. Yeni program yazılırken tezgâha karşı kısa süre ayrılır, yazma bitince yeniden bağlanır; tezgâh bunu belleğin yeniden takılması olarak görür.
-
Mühendislik Program hazırlama
-
CAM çıktısı G-code programı (.NC)
-
W-Stick yazılımı Hedef tezgâhları seç, tek seferde gönder
Fabrika ağı -
-
Atölye Her tezgâhta
-
W-Stick Kendi tasarımımız, gömülü Linux
-
Güvenli değişim Yazarken tezgâha karşı kısa süre ayrılır
USB portu -
-
CNC tezgâhı FANUC · Mitsubishi · Yaskawa
-
Kontrol ünitesi Bellek takılmış gibi görür, değişiklik yok
-
Operatör Programı seçer ve başlatır
-
Yönetim yazılımı

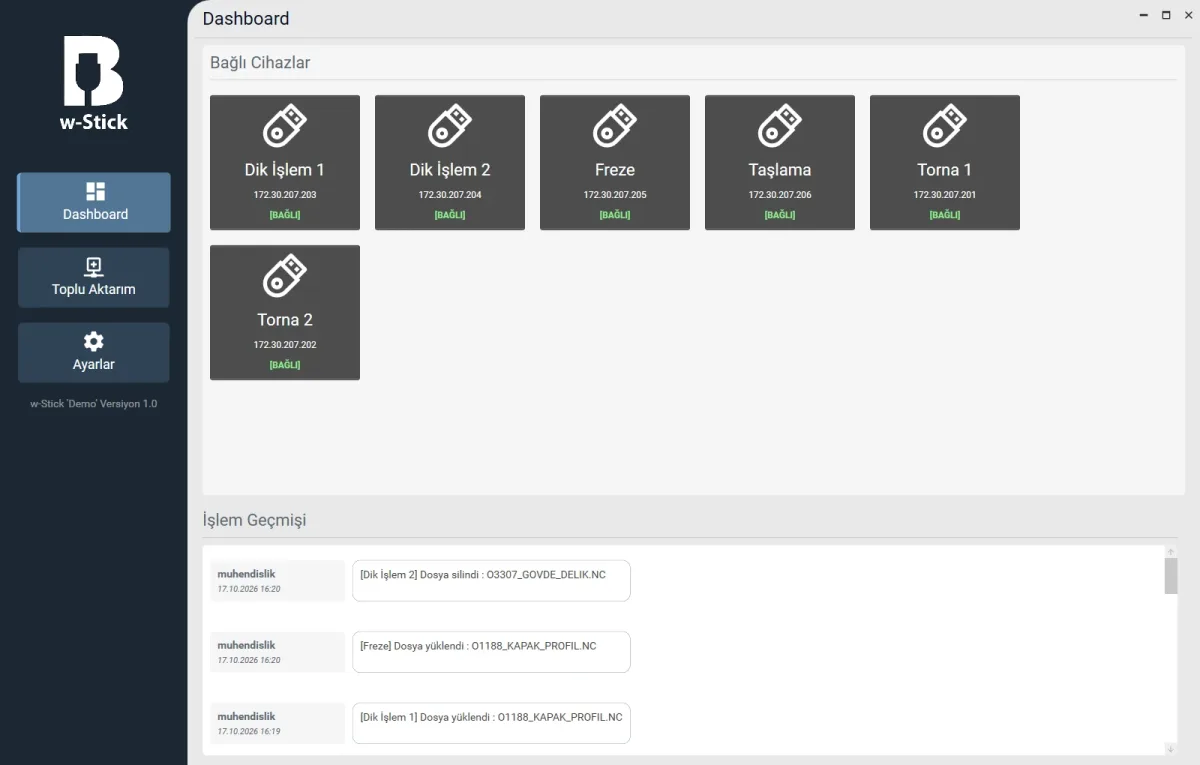

Tüm tezgâhlar tek ekranda
Her tezgâhtaki W-Stick panelde bir kutucuk olarak görünür; bağlantı durumu birkaç saniyede bir kontrol edilir. Programlar tek bir tezgâha ya da toplu aktarımla seçilen tezgâhların hepsine birden gönderilir.
Alttaki işlem geçmişi kimin, ne zaman, hangi tezgâha hangi programı gönderdiğini ya da sildiğini gösterir. Yazılıma kullanıcı adı ve parolayla girilir.
Ne değişti
Bellekle taşıma ve W-Stick
| Konu | USB bellekle | W-Stick ile |
|---|---|---|
| Programı tezgâha ulaştırma | Bellek tezgâha taşınır, tezgâhta yüklenir | Merkezden ağ üzerinden gönderilir |
| Aynı program birden fazla tezgâhta | Her tezgâh için ayrı ayrı | Toplu aktarımla tek gönderim |

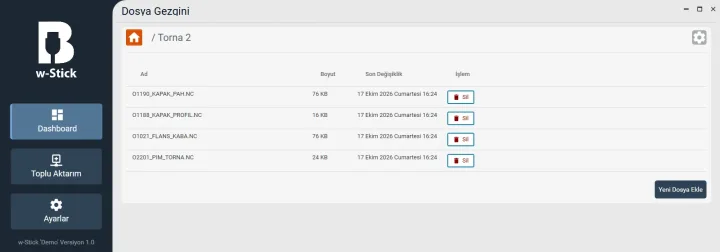

| Tezgâhtaki program | Görmek için tezgâha gitmek gerekir | Panelden listelenir, silinir |
| Kayıt | Tutulmaz | Kullanıcı, tarih, tezgâh ve dosya adıyla |
| Tezgâh tarafı | — | Yazılım ya da ayar değişikliği yok |
Aygıt
Markadan bağımsız, çünkü ortak dil USB
W-Stick'i bu proje için kendimiz tasarladık; içinde küçük bir gömülü Linux çalışır. Tezgâha sıradan bir USB bellek olarak görünür, fabrika ağı üzerinden de yönetim yazılımıyla konuşur.
Bu sayede FANUC, Mitsubishi ve Yaskawa gibi farklı kontrol ünitelerinde aynı yöntem çalışır; tezgâhın yazılımına, ayarına ya da garantisine dokunulmaz. Aygıt panelden uzaktan yeniden başlatılabilir ya da kapatılabilir.
Atölyede neyi kolaylaştırıyor?
Operatör için ek adım yok
Program tezgâhta hazır bekler; operatör seçip başlatır.
Tezgâha dokunmadan
Kontrol ünitesinde yazılım, ayar ya da ağ kartı gerekmez.
İzlenebilirlik
Her yükleme ve silme kullanıcı ve zamanla kayda geçer.
Canlı bağlantı durumu
Hangi tezgâhın ulaşılabilir olduğu panelde anında görülür.
Uzaktan yönetim
Aygıt panelden yeniden başlatılır ya da kapatılır.

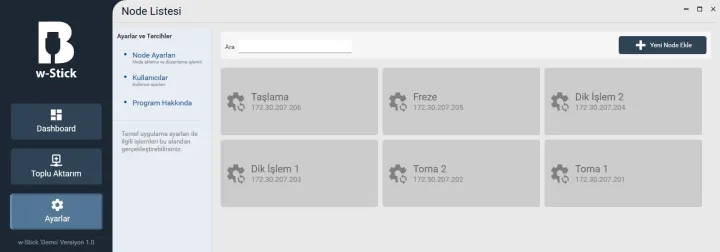

Yönetim yazılımından ekranlar
Büyütmek için bir görsele tıklayın.
Ekran görüntüleri kurgusal tezgâh adları ve demo veriyle alınmıştır.
Teknoloji
Kullanılan teknolojiler
Backend
C#
Veritabanı
SQLite
Frontend
XAML
WPF (.NET)
Diğer
Gömülü Linux
