Güvenli açılış
PTT açılışta donanımsal olarak kapalı; yeniden başlayan uygulama önceki yayını sürdürmez.

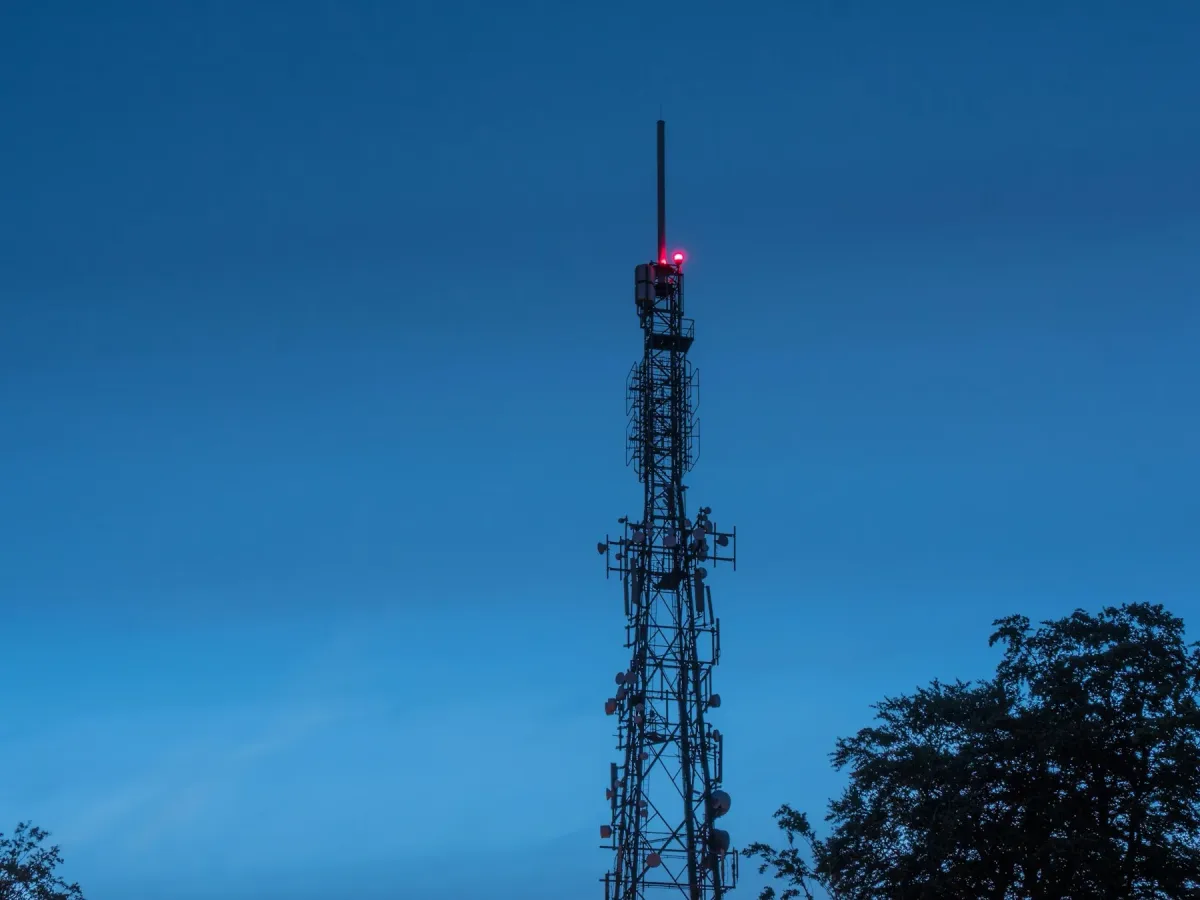

Telsiz noktalarını internet üzerinden tek panelden yönetmek
Raspberry Pi geçitleri, düşük gecikmeli bir medya relay'i ve Laravel paneliyle kendi altyapısında çalışan bir EchoLink alternatifi.
- Sektör
- Telekomünikasyon
- Süre
- 2 ay
- Teknoloji
- Php-LaravelPythonGoMySQLRedisDockerWireGuardRaspberry Pi
4
Bağımsız sistem düzlemi
20 ms
Opus ses paketi
T01–T16
Tanımlı kabul testi
Sorun: dağınık noktalar, görünmeyen arızalar
Farklı konumlardaki analog telsiz noktalarını birbirine bağlamanın yaygın yolu, hazır bir internet bağlantı servisine güvenmektir. Bu durumda bağlantı politikaları, izleme verileri ve cihaz yönetimi işletmecinin kontrolünde olmaz.
Asıl zorluk yazılımda değil sahadadır: RF paraziti, internet kesintisi, yanlış ses seviyesi ya da takılı kalan bir PTT, yeni bir uygulamayla kendiliğinden çözülmez. Hedef bu sorunları ölçülebilir ve uzaktan teşhis edilebilir hale getirmekti.
- Yeni bir noktayı yazılım geliştirmeden ağa eklemek
- Röleleri bağımsız konuşma gruplarına ayırmak ya da kontrollü olarak birleştirmek
- Kopma, sessiz ses, kırpılma ve takılı PTT'yi uzaktan görmek
- Ayarları sürümlemek, güvenle dağıtmak ve geri alabilmek
Mimari
Dört düzlem, net sorumluluklar
Ses paketleri web uygulamasından, kuyruktan ya da veritabanından geçmez. Panel kesilse bile kurulmuş konuşmalar yetki süreleri dolana kadar devam eder.
-
Saha Her noktada
-
Telsiz El telsizi veya mobil, analog FM
-
Ses / PTT arayüzü Seviye uyarlama, izolasyon, PTT sürücüsü
-
Raspberry Pi geçidi Go ajanı: ses, Opus, COS/VOX, durum makinesi
WireGuard · RTP/Opus -
-
Medya düzlemi Sunucu
-
Medya relay'i Go; grup başına tek konuşmacı
-
Oturum ve yetki Doğrulanmış kimlik, süreli yetki
Olaylar · yetkiler -
-
Kontrol düzlemi Sunucu
-
Yönetim paneli Kuruluşlar, envanter, gruplar
-
Canlı izleme Anlık durum ve konuşma geçmişi
-
Sürümlü ayarlar Kaydedildi ve uygulandı ayrı
Köprü sözleşmesi -
-
Genişleme Ayrı düğümler
-
DMR köprüsü Ağ konuşma grubuna bağlantı
-
Sesli asistan Çağrı işaretiyle konuşan düğüm
-
APRS iGate Yalnız alım
-
Saha geçidi

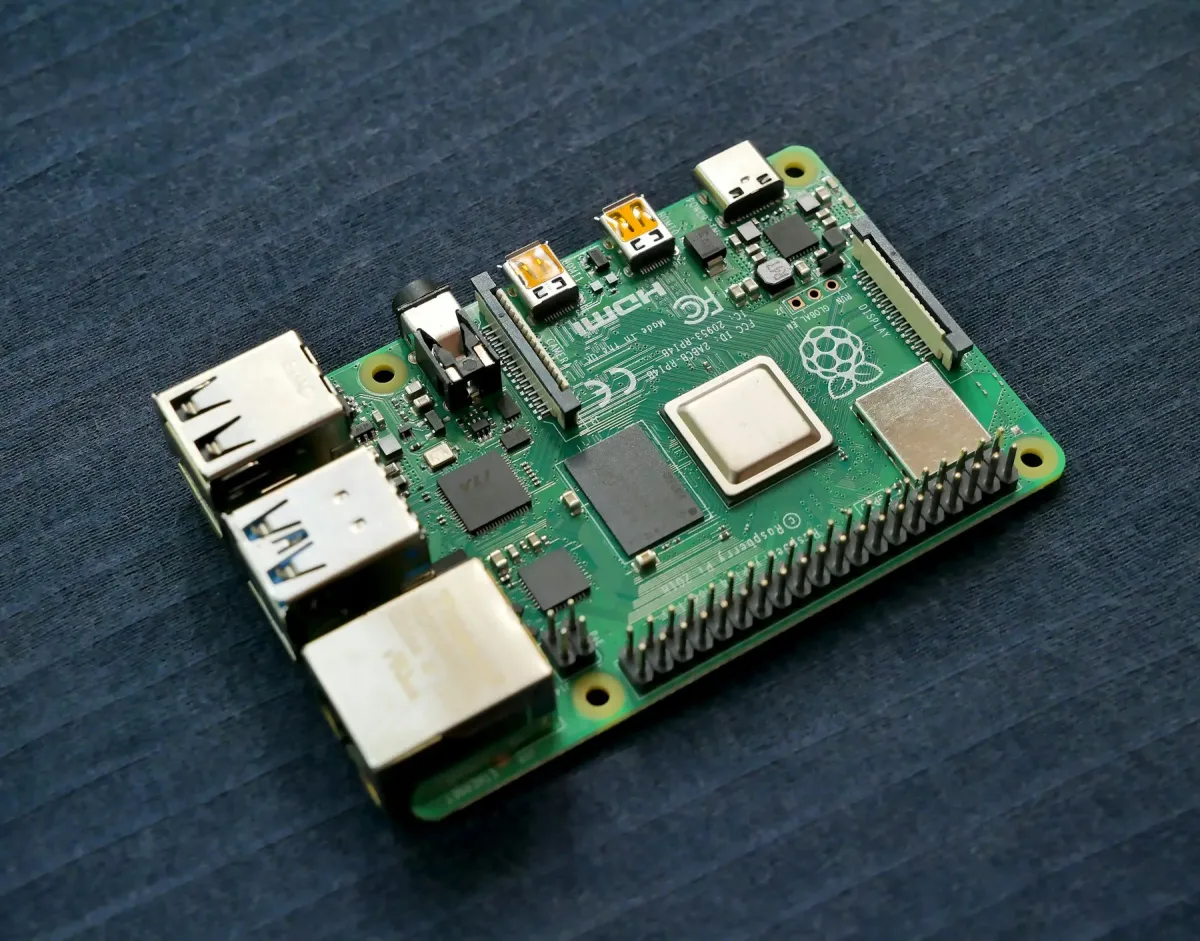

Her noktada küçük bir bilgisayar, sıkı kurallar
Her sahada bir Raspberry Pi, çift yönlü USB ses kartı ve telsiz arayüzü bulunur. Pi üzerindeki Go ajanı sesi yakalar, Opus ile sıkıştırır, alıcının açık olup olmadığını COS sinyali ya da ses seviyesinden algılar ve PTT'yi yönetir.
Ajan açık bir durum makinesiyle çalışır: açılışta PTT donanımsal olarak kapalıdır, uygulama yeniden başladığında önceki yayını sürdürmez. Merkezle bağlantı koptuğunda güvenli kapanış yerelde yapılır; bağımsız bir watchdog sürekli yayın süresini de izler.
Bağlantılar sahadan merkeze doğru kurulur, sahada port yönlendirme gerekmez.
Konuşma akışı
Bir konuşmanın bir noktadan diğerine yolu
Bir grupta aynı anda yalnız bir kaynak konuşabilir. İlk geçerli talep kazanır; konuşmalar sıraya alınıp sonradan yayınlanmaz.
-
1 · Alım Saha A
-
Kullanıcı konuşur Telsiz A, analog FM
-
Alıcı açılır COS veya ses algısı; kısa ön tampon ilk heceyi korur
Yayın hakkı talebi -
-
2 · Yayın hakkı Relay
-
Talep değerlendirilir İlk geçerli talep kazanır
-
Diğerlerine meşgul Sıra yok; kullanıcı tekrar dener
Opus · 20 ms -
-
3 · Dağıtım Relay
-
Yalnız yetkili hedefler Gruptaki geçitler
-
Eski paketler atılır Oturum ve sıra denetimi
RTP/UDP · WireGuard -
-
4 · Yayın Saha B
-
Kanal boş mu? Yerel alım varsa yayın yapılmaz
-
PTT ve ses Bitişte PTT bırakılır
-
Ses profili
Konuşma için ayarlanmış ses taşıma
| Parametre | Başlangıç değeri | Neden |
|---|---|---|
| Codec | Opus, mono | Konuşmada ayarlanabilir sıkıştırma ve kayıp toleransı |
| Kodlayıcı girişi | 16 kHz, 16 bit | Ses kartı farklı hızdaysa filtreli dönüştürülür |
| Bit hızı | 20 kbit/s (16–24 arası) | Kalite ve bant genişliği ölçümle karşılaştırılır |
| Paket süresi | 20 ms (≈50 paket/s) | Gecikme ile verim arasında denge |
| Jitter tamponu | 40–80 ms | Üst sınır ve geç paket atma politikası |
| Kayıp gizleme (PLC) | Açık | Kaybolan karelerin etkisini azaltır |
| Sessizlik bastırma (DTX) | İlk sürümde kapalı | Sessizlik, kayıp ve yayın sonu ayrı ayrı izlenebilsin |
Başlangıç değerleridir; her saha için ölçümle ayarlanır.
Saha donanımı
Nokta başına donanım
| Parça | Görev | Seçim ölçütü |
|---|---|---|
| Çekirdek | ||
| Raspberry Pi | Ajanı çalıştırır | Prototipte küçük model; sahada Ethernet ve ölçülmüş yük belirler |
| USB ses kartı | Ses alımı ve oynatma | Linux'ta uzun süre kararlı, ayrı giriş ve çıkış |
| Analog FM telsiz | Yayın ve alım | Harici mikrofon, hoparlör ve PTT erişimi |
| Arayüz | ||
| RX/TX uyarlama kartı | Ses seviyesi ve izolasyon | Seviye düşürme, DC ayırma |
| PTT sürücüsü | Telsizi yayına alır | Pi'yi telsizin elektriksel arayüzünden ayırır |
| COS girişi | Alıcı açık mı? | Telsizde sinyal varsa; yoksa ses tabanlı algılama |
| Saha sürümü | ||
| Bağımsız watchdog | Kilitlenmede yayını keser | Uygulamadan bağımsız çalışır |
| Besleme, kutu, ferrit | Süreklilik ve parazit | Pi ve telsiz gücü ayrı hesaplanır |
Güvenilirlik tasarımın parçası
Sahadaki bir hata telsizin sürekli yayında kalmasına yol açmamalı; merkezdeki bir kesinti de konuşmaları düşürmemeli.
Bağımsız watchdog
Uygulama kilitlenirse ya da yayın süresi aşılırsa telsizi yayından çeker.
Cihaz kimliği
Her geçidin kendi anahtarı vardır; cihazın beyanına değil doğrulanmış kimliğe güvenilir.
Sürümlü ayarlar
Panelde kaydedilen ile sahada uygulanan ayar ayrı izlenir; hatalı ayar geri alınır.
Panelden bağımsız ses
Ses yolu ayrı servistedir; panel ya da arka plan işleri durduğunda konuşmalar sürer.
Geri besleme koruması
Her RF alanında tek yayın geçidi; aynı frekansı duyan noktalar sesi geri döndüremez.
Genişleme düğümleri

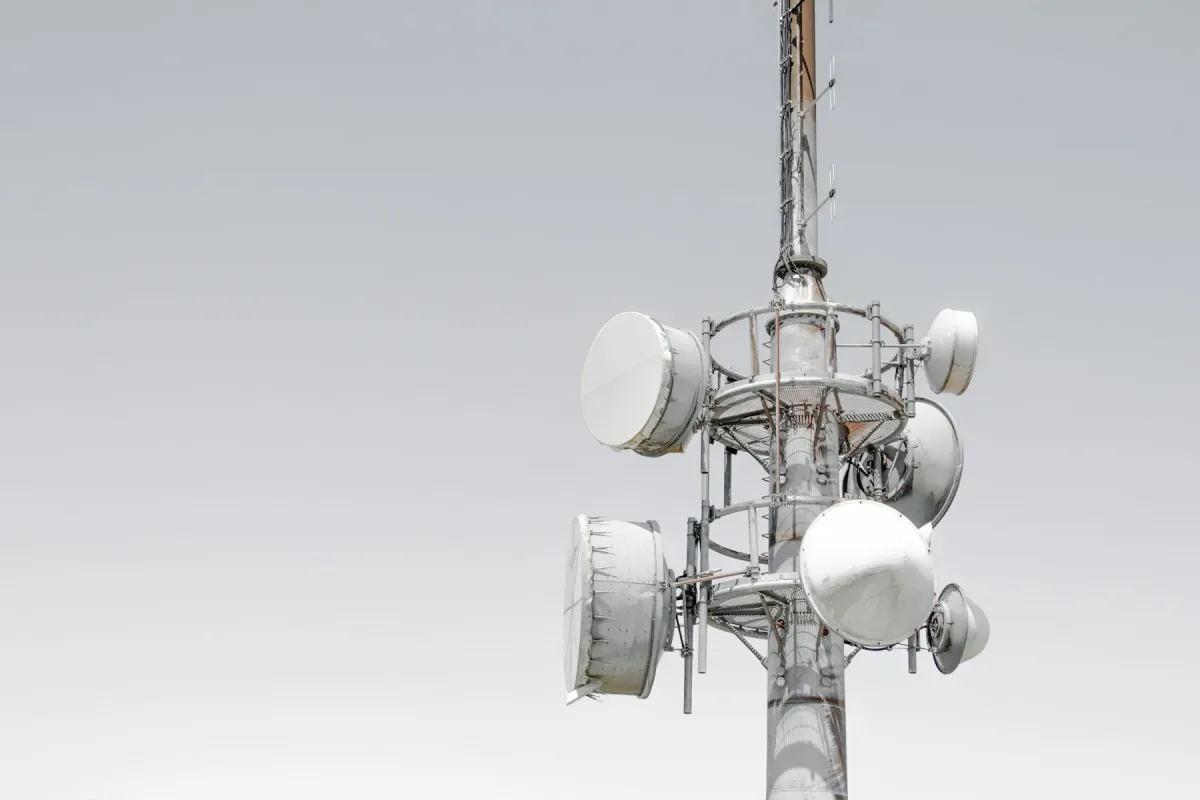

Çekirdeği değiştirmeden yeni yetenekler
Yeni yetenekler çekirdeğe gömülmez; ayrı düğümler olarak eklenir ve aynı konuşma grubu sözleşmesini kullanır.
DMR köprüsü bir ağ konuşma grubunu platforma bağlar. Sesli asistan düğümü, çağrı işaretiyle seslenildiğinde saat, hava durumu ve yayılım bilgisini amatör telsiz usulüyle yanıtlar. APRS iGate düğümü yalnız alım yaparak konum paketlerini internete aktarır.
Her genişleme ayrı bir mimari karar kaydıyla tasarlandı ve kendi servisinde çalışır.
Sahadan öğrenilenler
Saha testi, laboratuvar simülasyonunun yakalayamadığı ayrıntıları ortaya çıkardı. Telsiz sustuğu hâlde bir konuşma oturumunun uzun süre açık kalması, sahadan alınan ses kaydıyla incelendi: ses kartı girişindeki küçük bir DC kayması, sessizliği ses gibi gösterip VOX'u açık tutuyordu. Ajan artık kayıt yolunda DC'yi süzüyor; aynı kayıtta VOX 1,8 saniyede kapanıyor.
Yoğun röle trafiği de alarm mantığını değiştirdi: art arda gelen kısa konuşmalar "takılı verici" alarmını yanlışlıkla tetikleyebiliyordu. Alarm artık ajanın ölçtüğü gerçek PTT süresine bakıyor ve yalnız 70 saniyeden uzun aralıksız yayında açılıyor.
Zaman çizelgesi
-
Ekim 2026
Kapsam ve mimari kararlar
Proje dokümanı, kabul testleri (T01–T16) ve ilk mimari karar kayıtları.
-
Ekim 2026
Panel, relay ve saha ajanı
Yönetim paneli, Go medya relay'i ve Pi ajanı; iki sanal geçitle uçtan uca laboratuvar simülasyonu.
-
Ekim 2026
Canlı izleme ve donanım rehberi
Anlık durum ve konuşma geçmişi; panel içinde adım adım donanım bağlantı rehberi.
-
Ekim 2026
Genişleme düğümleri
DMR köprüsü, sesli asistan ve APRS iGate düğümleri.
-
Ekim 2026
Saha testi
İki ayrı analog FM hücresinde gerçek telsizlerle denendi. Sahadan alınan kayıtlar ajanın ses ve alarm ayarlarını doğrudan şekillendirdi.
